女人的选择韩剧在线看免费,av狠狠干,日韩中文字幕在线观看,啊灬啊灬啊灬免费毛片,日韩国产欧美一区二区三区,日日操天天操夜夜操,www久久久久

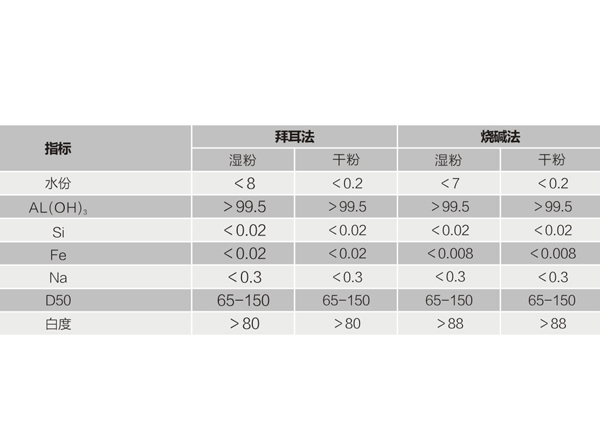

降低氫氧化鋁（Aluminium Hydroxide, Al(OH)?）的電導(dǎo)率是一個(gè)在電子、電工絕緣材料和高純度應(yīng)用領(lǐng)域常見(jiàn)的需求。氫氧化鋁本身是兩性氫氧化物，但其電導(dǎo)率主要受雜質(zhì)離子和吸附水分的影響。因此，降低其電導(dǎo)率的核心思路是：提高純度 和 減少表面吸附。以下是詳細(xì)的方法和步驟：一、 提高原料純度（從源頭控制）如果您的氫氧化鋁是通過(guò)合成反應(yīng)（如鋁酸鈉溶液碳分法、拜耳法等）制備的，優(yōu)化工藝參數(shù)是關(guān)鍵。使用高純度原料：使用高純度的鋁源（如高純鋁箔、高純氯化鋁）和高純度的堿（如電子級(jí)氨水、高純氫氧化鈉）及超純水進(jìn)行合成，從源頭上避免引入Na?, K?, Cl?, SO?2?等導(dǎo)電雜質(zhì)離子。強(qiáng)化洗滌：這是常用且有效的方法。洗滌溶劑：使用熱的高純水或電導(dǎo)率極低的去離子水進(jìn)行多次、充分的洗滌。熱水可以提高雜質(zhì)離子的溶解度和擴(kuò)散速率，洗得更徹底。洗滌方式：采用抽濾洗滌或離心洗滌，并配合“洗滌-過(guò)濾-再洗滌”的循環(huán)過(guò)程，直到濾液的電導(dǎo)率接近所用溶劑的電導(dǎo)率。醇洗：在用水洗滌后，可以使用乙醇、丙酮等有機(jī)溶劑進(jìn)行洗滌。這些溶劑可以更好地去除一些有機(jī)雜質(zhì)，并且因其易揮發(fā)，能幫助后續(xù)的干燥，減少水分殘留。純化處理：重結(jié)晶：將氫氧化溶于強(qiáng)堿（如NaOH）中，形成鋁酸鈉溶液，過(guò)濾除去不溶性雜質(zhì)，再通入CO?或加入弱酸使其重新沉淀（碳分法）。這個(gè)過(guò)程可以有效地將可溶性雜質(zhì)留在母液中，從而提純氫氧化鋁。可以多次重復(fù)此過(guò)程以獲得超高純產(chǎn)品。離子交換/螯合：在合成過(guò)程中或洗滌后期，使用離子交換樹(shù)脂或螯合劑處理漿料，選擇性吸附去除特定的金屬離子雜質(zhì)。二、 優(yōu)化后續(xù)處理工藝（降低成品電導(dǎo)率）對(duì)于已經(jīng)合成的氫氧化鋁粉末，可以通過(guò)以下處理來(lái)降低電導(dǎo)率：充分干燥：吸附水是導(dǎo)致電導(dǎo)率升高的主要原因之一。必須進(jìn)行充分且適當(dāng)?shù)母稍铩８稍餃囟龋和ǔＴ?05-120°C下烘干足夠長(zhǎng)的時(shí)間（如12-24小時(shí)）。溫度不宜過(guò)高（一般不超過(guò)200°C），否則氫氧化鋁會(huì)開(kāi)始脫去結(jié)構(gòu)水，轉(zhuǎn)變?yōu)檠趸X，其表面性質(zhì)會(huì)發(fā)生改變。干燥環(huán)境：在真空干燥箱中進(jìn)行干燥，可以降低水的沸點(diǎn)，避免高溫分解，并能更徹底地去除吸附水。干燥氣氛：對(duì)于要求極高的應(yīng)用，可在干燥惰性氣體（如N?）氛圍下進(jìn)行，防止表面吸附CO?形成碳酸鹽。表面改性：屏蔽表面的極性羥基（-OH），降低其吸濕性。隔離顆粒，防止形成導(dǎo)電通路。本身是絕緣的，從而顯著降低材料的電導(dǎo)率。這種方法在聚合物復(fù)合材料中應(yīng)用尤為廣泛。使用硅烷偶聯(lián)劑、鈦酸酯偶聯(lián)劑等對(duì)氫氧化鋁粉末進(jìn)行表面包覆處理。偶聯(lián)劑可以在氫氧化鋁表面形成一層有機(jī)膜，這層膜可以：控制顆粒形態(tài)與粒度：雖然不直接影響本征電導(dǎo)率，但大粒徑、規(guī)整的晶形（如片狀、菱形）比高比表面積的無(wú)定形或納米粉末吸附水分和雜質(zhì)更少，通常更容易獲得較低的電導(dǎo)率。避免過(guò)度研磨產(chǎn)生細(xì)粉，以免增加比表面積和吸濕性。三、 儲(chǔ)存與使用防潮儲(chǔ)存：處理后的低電導(dǎo)率氫氧化鋁應(yīng)存放在干燥器中，與干燥劑（如硅膠、分子篩）一起密封保存，防止從空氣中重新吸附水分。即時(shí)使用：在稱(chēng)量和使用的過(guò)程中，應(yīng)盡量縮短在空氣中暴露的時(shí)間，特別是在濕度高的環(huán)境里。總結(jié)與建議流程對(duì)于一個(gè)未知純度的氫氧化鋁樣品，建議采用以下步驟來(lái)系統(tǒng)性地降低其電導(dǎo)率：分析檢測(cè)：先測(cè)量當(dāng)前樣品的電導(dǎo)率（可將粉末壓片后測(cè)量）和水分含量，了解基線(xiàn)水平。充分洗滌：將樣品分散在70-80°C的熱去離子水中，攪拌30分鐘。進(jìn)行抽濾，濾掉廢水。重復(fù)以上洗滌過(guò)程3-5次，每次都用新的熱去離子水，直至濾液電導(dǎo)率變化不大。溶劑替換（可選）：用無(wú)水乙醇進(jìn)行1-2次洗滌和過(guò)濾，以替換掉水分。徹底干燥：將洗滌后的濾餅轉(zhuǎn)移至真空干燥箱。在110°C、-0.1 MPa真空度下干燥12小時(shí)以上。表面改性（如需用于復(fù)合材料）：根據(jù)需要，使用合適的硅烷偶聯(lián)劑（如KH-550, KH-560）的乙醇溶液對(duì)干燥后的粉末進(jìn)行表面處理，然后再干燥。密封保存：將產(chǎn)品放入充有干燥氮?dú)獾拇谢蛑糜诜庞懈稍飫┑母稍锲鲀?nèi)密封保存。通過(guò)上述組合方法，可以有效地將氫氧化鋁的電導(dǎo)率降低到很低的水平，滿(mǎn)足高端應(yīng)用的需求。

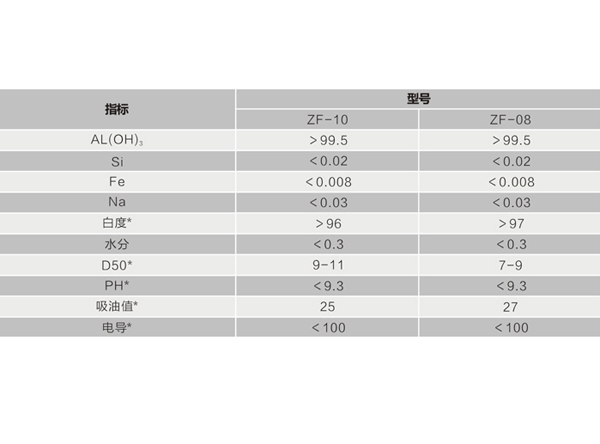

使用純水洗滌氫氧化鋁是其生產(chǎn)和應(yīng)用中非常關(guān)鍵且優(yōu)勢(shì)顯著的一個(gè)步驟。這不僅僅是簡(jiǎn)單的清潔，而是從根本上提升材料性能的核心工藝。以下是純水洗滌后氫氧化鋁的主要優(yōu)勢(shì)，分為幾個(gè)層面：1. 顯著降低電導(dǎo)率（核心的優(yōu)勢(shì)）機(jī)理：氫氧化鋁的電導(dǎo)率主要不是來(lái)自其本身，而是來(lái)自其表面吸附的可溶性離子雜質(zhì)，如 Na?（鈉離子）、K?（鉀離子）、Cl?（氯離子）、SO?2?（硫酸根離子）等。這些雜質(zhì)通常來(lái)自于合成原料（如鋁酸鈉、鹽酸、硫酸鋁等）。作用：純水（去離子水）因其自身離子含量極低，在洗滌過(guò)程中能有效地將這些導(dǎo)電雜質(zhì)離子溶解并帶走。結(jié)果：經(jīng)過(guò)充分洗滌后，氫氧化鋁本身的電導(dǎo)率會(huì)大幅下降。這對(duì)于電子級(jí)環(huán)氧樹(shù)脂封裝料、高壓電纜絕緣材料、特種陶瓷等對(duì)電絕緣性能要求極高的領(lǐng)域至關(guān)重要。2. 提高化學(xué)純度機(jī)理：洗滌過(guò)程不僅去除了離子雜質(zhì)，也去除了其他可溶于水的殘留雜質(zhì)。結(jié)果：得到了化學(xué)純度更高的氫氧化鋁產(chǎn)品。高純度是許多高端應(yīng)用的基礎(chǔ)前提，例如：高性能陶瓷：雜質(zhì)會(huì)影響陶瓷的燒結(jié)性能、機(jī)械強(qiáng)度和介電特性。人造石板材：雜質(zhì)可能導(dǎo)致產(chǎn)品出現(xiàn)色斑、降低韌性。醫(yī)藥行業(yè)：作為胃藥，對(duì)其純度、雜質(zhì)含量有極其嚴(yán)格的藥典標(biāo)準(zhǔn)。3. 改善產(chǎn)品白度機(jī)理：某些金屬離子雜質(zhì)（如 Fe2?/Fe3?鐵離子）即使含量很低，也會(huì)導(dǎo)致產(chǎn)品發(fā)黃或泛紅。作用：純水洗滌可以有效去除這些顯色雜質(zhì)。結(jié)果：使氫氧化鋁產(chǎn)品的白度顯著提高。這對(duì)于阻燃橡膠、塑料、涂料以及高質(zhì)量人造石等對(duì)外觀(guān)顏色要求高的應(yīng)用非常重要。4. 增強(qiáng)熱穩(wěn)定性（間接優(yōu)勢(shì)）機(jī)理：殘留的堿性雜質(zhì)（如 Na?O）會(huì)催化氫氧化鋁的脫水過(guò)程，降低其熱分解起始溫度。作用：用純水洗去這些堿性雜質(zhì)后。結(jié)果：氫氧化鋁的熱分解溫度會(huì)更高、更穩(wěn)定。這意味著在塑料（如PVC、EVA）加工過(guò)程中，它能承受更高的加工溫度而不提前分解，從而更好地發(fā)揮阻燃效果，并避免加工時(shí)產(chǎn)生氣泡和缺陷。5. 優(yōu)化表面性能，為后續(xù)改性打下基礎(chǔ)機(jī)理：一個(gè)潔凈、雜質(zhì)少的表面更有利于進(jìn)行有效的表面改性。作用：在用硅烷偶聯(lián)劑等進(jìn)行表面處理時(shí)，純凈的表面能確保偶聯(lián)劑與氫氧化鋁的表面的羥基（-OH）發(fā)生更充分、更牢固的化學(xué)鍵合，而不是被雜質(zhì)干擾或隔離。結(jié)果：經(jīng)表面改性后的氫氧化鋁與高分子材料的相容性更好，在復(fù)合材料中分散更均勻，結(jié)合力更強(qiáng)，從而顯著提升復(fù)合材料的力學(xué)性能（強(qiáng)度、韌性）和阻燃效率。總結(jié)對(duì)比表特性未充分洗滌的氫氧化鋁經(jīng)純水充分洗滌后的氫氧化鋁帶來(lái)的好處電導(dǎo)率高，含大量離子雜質(zhì)極低優(yōu)異的電絕緣性，適用于高端電子電氣材料化學(xué)純度低，雜質(zhì)多高滿(mǎn)足醫(yī)藥、高性能陶瓷等領(lǐng)域的高標(biāo)準(zhǔn)要求產(chǎn)品白度可能發(fā)黃、有色差高白度，色澤穩(wěn)定提升終端產(chǎn)品的外觀(guān)品質(zhì)熱穩(wěn)定性較低，分解溫度可能提前更高，更穩(wěn)定適應(yīng)更寬的加工溫度范圍，加工性能更好表面性能被雜質(zhì)覆蓋，活性低潔凈，表面羥基活性高易于進(jìn)行表面改性，提升復(fù)合材料性能結(jié)論：使用純水洗滌氫氧化鋁是一個(gè)性?xún)r(jià)比極高的提純和提升品質(zhì)的工藝。它直接從源頭去除了影響產(chǎn)品關(guān)鍵性能的大部分雜質(zhì)，為氫氧化鋁在高端阻燃、絕緣、陶瓷、建材等領(lǐng)域的應(yīng)用掃清了障礙，是其從“工業(yè)級(jí)”邁向“電子級(jí)”、“醫(yī)藥級(jí)”不可或缺的步驟。

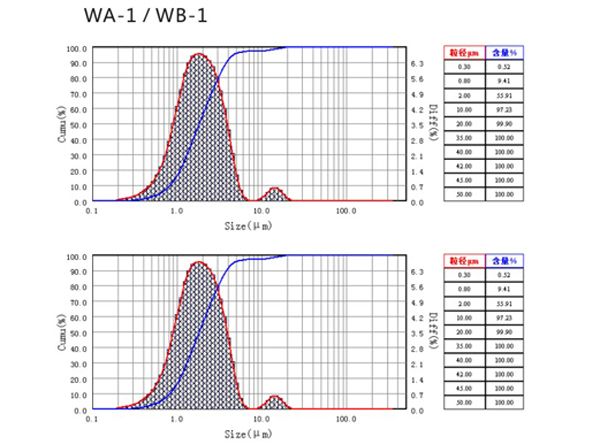

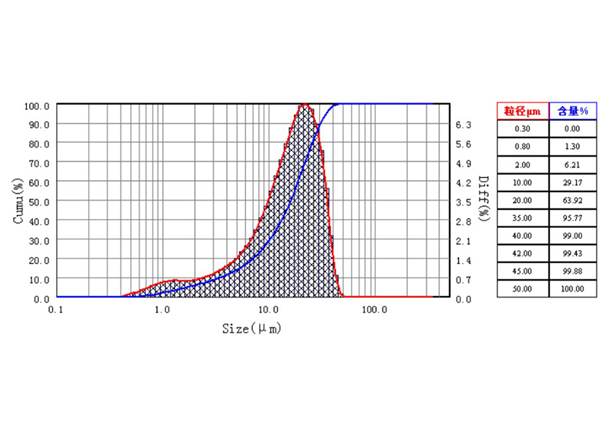

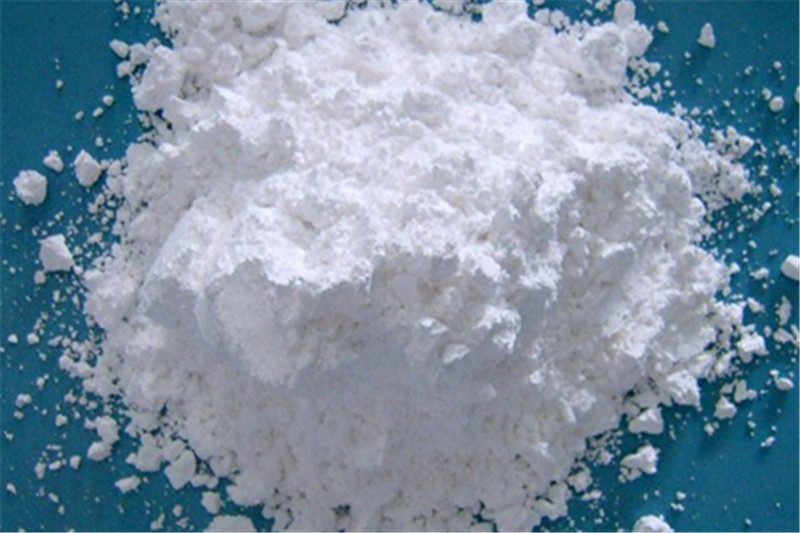

　　在生活中我們看到的復(fù)合避雷器、斷路器、變壓器、高壓開(kāi)關(guān)和穿墻管等的外套絕緣材 料等，都是采用填充有較多氫氧化鋁的甲基硅橡膠作為戶(hù)外絕緣材料?！　≡诠柘鹉z配方中，氫氧化鋁對(duì)于制品的力學(xué)性能、電性能、憎水性、阻燃性均有較大的 影響。多年的研究表明，加入氫氧化鋁填料，可以提高硅橡膠的耐漏電痕、耐電蝕損、耐電弧、防閃絡(luò)等性能。但氫氧化鋁作為無(wú)機(jī)填料和有機(jī)高聚物硅橡膠本體在物理形態(tài)和化學(xué)結(jié)構(gòu)上差異很大，兩者親和性差，這***了氫氧化鋁作為填充劑在硅橡膠中的添加量?！　溲趸X粒度對(duì)復(fù)合絕緣子用硅橡膠力學(xué)性能的影響：當(dāng)氫氧化鋁粒度太小時(shí)，由于粒 子較難均勻分散在硅橡膠體系中，導(dǎo)致其力學(xué)性能較差；而粒度太大時(shí)由于比表面積較小，力學(xué)性能也較低，只有當(dāng)粒度適中時(shí)其力學(xué)性能較好?！　溲趸X粒度對(duì)復(fù)合絕緣子用硅橡膠阻燃性能的影響：粒徑較小時(shí)，氫氧化鋁在硅橡膠 體系中較難均勻分布，導(dǎo)致其阻燃性不好，而粒徑過(guò)大時(shí)，氫氧化鋁與硅橡膠有機(jī)體系相容性不佳，亦可導(dǎo)致其阻燃性較差?！　?由于硅橡膠具有 耐高溫、耐候、耐臭氧、耐電暈、電氣絕緣性能好等特性，近年來(lái)已 在電氣絕緣系統(tǒng)中得到越來(lái)越廣泛的應(yīng)用。相信氫氧化鋁的發(fā)展前景還是很好的。

　　在我們生活中不少見(jiàn)到防火涂料的應(yīng)用，它廣泛用于公用建筑、車(chē)輛 、飛機(jī)、古代建筑和文物保護(hù)、電纜、宇航等方面。防火涂料屬于特種功能涂料，涂覆于基材表面，可以延長(zhǎng)基材的耐火時(shí)間和延滯火勢(shì)迅速蔓延。　　氫氧化鋁是應(yīng)用早的無(wú)機(jī)阻燃劑之一，由于其來(lái)源豐富、價(jià)格低廉 、無(wú)毒環(huán)保，因此，知道現(xiàn)在它還在被廣泛的應(yīng)用，隨著科學(xué)技術(shù)的不斷發(fā)展，人們將納米技術(shù)引入氫氧化鋁阻燃劑中，在改善其在使用中的缺陷，將氫氧化鋁超細(xì)化后，具有納米顆粒的特性，其添加量明顯降低。納米氫氧化鋁對(duì)防火涂料的影響主要表現(xiàn)在以下幾個(gè)方面：　　1.納米氫氧化鋁加入到防火材料中，提高涂料防火時(shí)間的主要作用階 段是在防火初期，加入后可明顯降低初期的升溫速度。　　2.團(tuán)聚問(wèn)題是納米顆粒常見(jiàn)的問(wèn)題之一，此問(wèn)題將影響涂料的防火 性能，如果解決了團(tuán)聚的問(wèn)題，涂層的防火性能可以得到進(jìn)一步的提高，本文選用硬脂酸對(duì)納米氫氧化鋁改性，由實(shí)驗(yàn)結(jié)果可知，改性可以明顯提高其在涂料中的分散性，使形成的白色無(wú)保護(hù)層更密實(shí)，進(jìn)而提高防火性能?！　?.當(dāng)納米氫氧化鋁填加量為6%時(shí)，無(wú)機(jī)阻燃劑與有機(jī)阻燃體系起到協(xié) 同的作用，碳質(zhì)膨脹高，熱導(dǎo)率低，防火時(shí)間較長(zhǎng)?！　?.與普通氫氧化鋁相比，達(dá)到納米級(jí)的氫氧化鋁具有大的表面積，可 以提高與涂料的相容性，明顯的提高涂料的防火性能，而且其填加量也比較低，填加納米氫氧化鋁的防火涂料與未填加的相比，升溫速度明顯下降，而且不會(huì)降低防火涂料的理化性能。　　在新的材料代替氫氧化鋁之前，納米氫氧化鋁還是有著許多優(yōu)勢(shì)。
